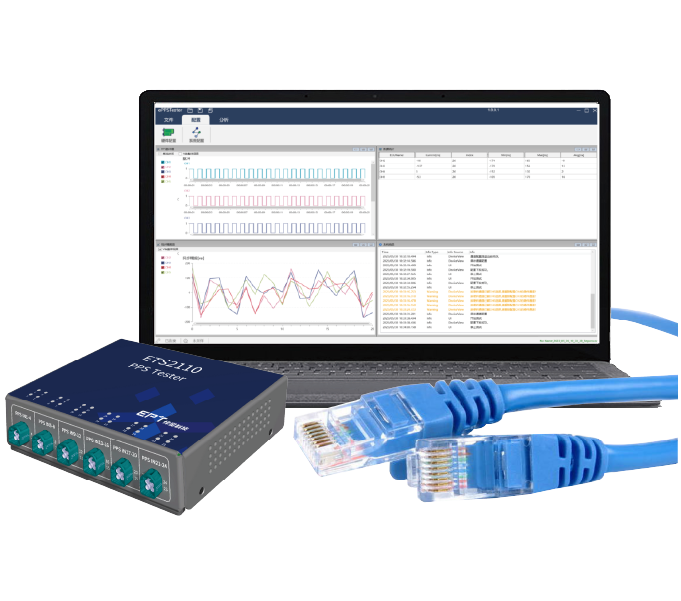

PPS Tester由硬件模块ETS2110、上位机软件以及相关附件组成。
· 硬件模块ETS2110基于高性能全可编程SoC芯片，同时支持24路PPS信号采集，具备极高的采样精度，时间戳分辨率高达4ns。
· ETS2110通过以太网将PPS脉冲采集数据上传至ePPSTester进行处理，实现同步精度实时计算和显示，并完成数据统计和记录。

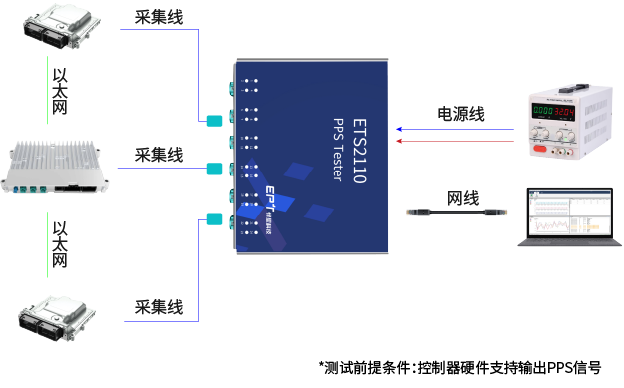

PPS Tester面向节点级及系统级时钟同步测试场景，用于控制器时钟同步精度及其稳定性的测量，例如自动驾驶传感器数据融合时钟同步功能场景。
PPSTester | |
|---|---|
| 设备测试精度 | 同步精度测试精度±8ns |
| 时间戳分辨率 | 4ns |
| 采集通道数量 | 24路 |
| 采集通道电平 | 采集电平可配置，支持 ·1.8V标称信号：1.8±0.15V ·3.3V标称信号：3.3±0.3V ·5V标称信号：5±0.5V |
| 采集通道输入阻抗 | 1MΩ/50Ω可配置 |
| 最大采样时长 | 24h |
| 通信接口 | 以太网速率自协商：100Base-Tx、1000Base-T |
| 设备供电 | ·工作电压：10~15V DC，标称电压12V DC ·工作电流：max 0.5A@12V |
| 温度范围 | ·工作温度：0~45℃ ·存储温度：-20℃~65℃ |
| 防护等级 | IP31 |
| 尺寸 | 长×宽×高：170mm*152mm*51mm |
| 重量 | ETS2110净重约600g |
